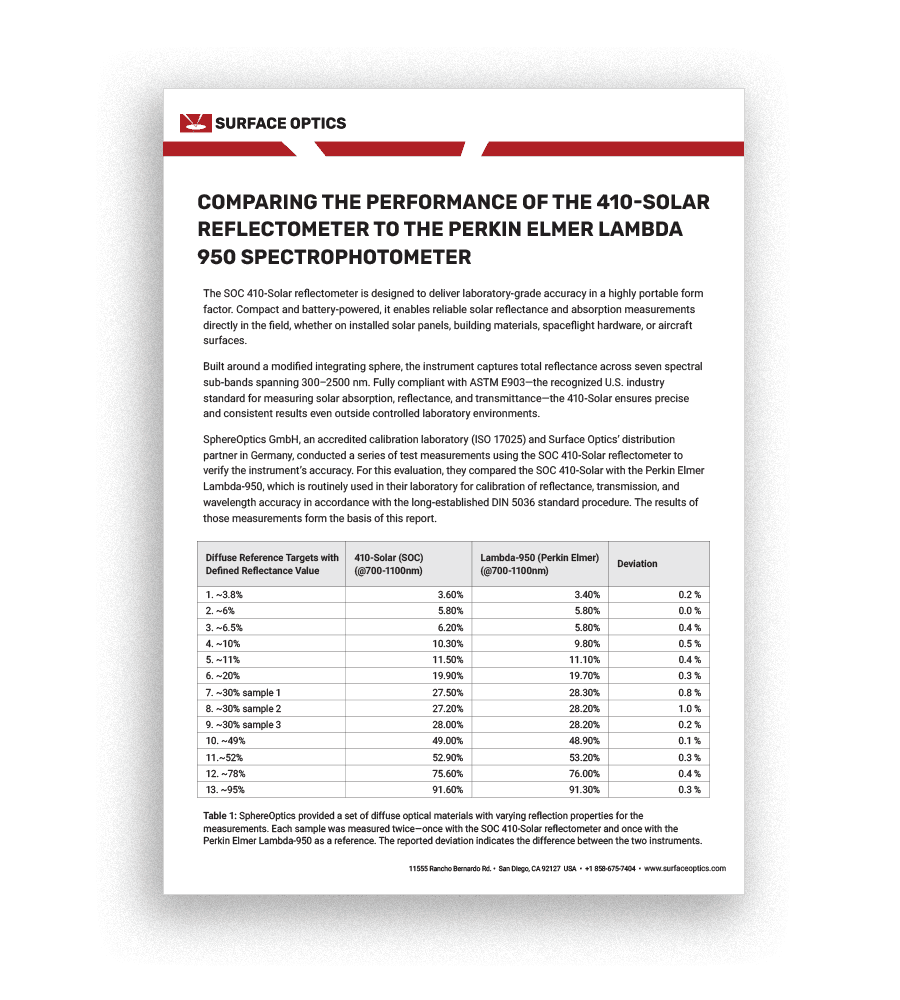

휴대형 410-Solar 반사율계와 Perkin Elmer Lambda 950 분광광도계 성능 비교
휴대형 태양 반사율 측정기와 실험실 기준 분광광도계의 상관성을 검증하는 일은 현장 계측의 신뢰도를 판단하는 핵심 기준 중 하나입니다. Surface Optics가 공개한 이번 비교 자료는 배터리 구동형 410-Solar Reflectometer가 실험실 기준 장비인 Perkin Elmer Lambda 950과 어느 수준까지 일치하는지를 정리한 기술 보고서입니다.
비교 대상과 측정 조건
410-Solar Reflectometer는 수정된 적분구 구조를 기반으로 300~2500 nm의 7개 분광 서브밴드에서 총 반사율을 측정하도록 설계된 휴대형 장비입니다. 현장 설치 상태의 태양광 패널, 건축 재료, 우주항공용 표면, 항공기 외장 등 실험실 밖 환경에서 태양 반사율과 흡수율을 측정하는 용도를 겨냥하고 있습니다. Surface Optics는 이 장비가 ASTM E903 요구사항을 충족한다고 설명합니다.
비교 시험은 독일의 ISO 17025 공인 교정기관인 SphereOptics GmbH가 수행했습니다. 기준 장비로는 반사율, 투과율, 파장 정확도 교정에 사용 중인 Perkin Elmer Lambda 950 분광광도계를 사용했으며, 비교 평가는 DIN 5036 절차를 따르는 실험실 운용 맥락에서 진행됐습니다.
측정은 700~1100 nm 구간에서 수행됐고, 서로 다른 반사율을 갖는 확산 반사 시편군을 대상으로 각 시편마다 임의 위치 3점 측정을 실시했습니다. 이는 시편 내부 불균일성 영향을 줄이기 위한 절차이며, 보고서에 따르면 동일 시편 내 반복 측정 변동은 0.5% 미만으로 유지됐습니다.
주요 결과
핵심 결과는 휴대형 410-Solar와 실험실 기준 장비 Lambda 950 사이의 편차가 전 시편 구간에서 1% 이하로 유지됐다는 점입니다. 특히 저반사 영역부터 고반사 영역까지 편차가 크게 증가하지 않았다는 점은 현장용 장비로서의 실용성을 보여줍니다.
- 비교 파장 범위: 700~1100 nm
- 반사율 범위: 약 3.8%~95%
- 각 시편 측정 횟수: 임의 지점 3회
- 시편 내 반복 측정 변동: 0.5% 미만
- 장비 간 최대 편차: 1.0%
시편별 비교 데이터
| 확산 반사 시편 | 410-Solar (%) | Lambda 950 (%) | 편차 (%p) |
|---|---|---|---|
| 약 3.8% | 3.60 | 3.40 | 0.2 |
| 약 6.0% | 5.80 | 5.80 | 0.0 |
| 약 6.5% | 6.20 | 5.80 | 0.4 |
| 약 10% | 10.30 | 9.80 | 0.5 |
| 약 11% | 11.50 | 11.10 | 0.4 |
| 약 20% | 19.90 | 19.70 | 0.3 |
| 약 30% 시편 1 | 27.50 | 28.30 | 0.8 |
| 약 30% 시편 2 | 27.20 | 28.20 | 1.0 |
| 약 30% 시편 3 | 28.00 | 28.20 | 0.2 |
| 약 49% | 49.00 | 48.90 | 0.1 |
| 약 52% | 52.90 | 53.20 | 0.3 |
| 약 78% | 75.60 | 76.00 | 0.4 |
| 약 95% | 91.60 | 91.30 | 0.3 |
표에 제시된 값만 보면 가장 큰 차이는 약 30% 반사율 시편 중 하나에서 나타난 1.0%p이며, 그 외 구간은 대부분 0.5%p 이하에 머뭅니다. 즉, 저반사 표면과 중간 반사율 구간, 고반사 표면을 모두 포함한 범위에서 410-Solar는 기준 장비와 전반적으로 높은 일치도를 보였습니다.
엔지니어링 관점에서의 의미
광학 계측 현장에서는 실험실급 정확도와 이동성 사이의 균형이 늘 문제입니다. 특히 태양광 발전 설비, 반사경 오염 평가, 냉각 지붕 및 건축 외장 열특성 평가, 우주항공용 코팅 검사처럼 대형 구조물이나 설치 완료 상태의 표면을 다루는 경우에는 시편을 실험실로 옮기기 어렵습니다.
이번 비교 결과는 휴대형 장비가 실험실 기준 장비와 충분히 좁은 편차 범위 안에서 동작할 수 있음을 보여준다는 점에서 의미가 있습니다. 현장 유지보수, 반사경 세정 효과 검증, 재료 열특성 평가, 태양 집광 시스템용 미러 검사 등에서 빠른 의사결정을 지원하는 계측 도구로 활용 가능성이 높습니다.
다만 이 결과는 보고서에 제시된 확산 반사 시편과 700~1100 nm 조건을 기준으로 한 비교입니다. 따라서 실제 적용에서는 표면 거칠기, 방향성 반사 성분, 측정 지오메트리, 사용 환경의 온도 및 오염 상태 같은 요소를 함께 고려해 장비 적합성을 판단하는 것이 바람직합니다.
출처: Surface Optics, "410-Solar Reflectometer Performance Report"
게시일: 2025년 8월 28일
