반타원체 거울로 반사계 정확도를 높인 SOC-100 설계

SOC-100 반사계에 적용된 반타원체 거울 구조는 기존 적분구 기반 FT-IR 반사계의 낮은 광 처리율 한계를 보완하기 위해 설계되었습니다. Surface Optics Corporation은 이 구조를 통해 적외선 광원 에너지의 90% 이상을 시료에 집중시키고, 반사율뿐 아니라 방사율, 편광 응답, 광학 상수까지 더 정밀하게 평가할 수 있다고 설명했습니다.

적분구 대비 광 처리율을 크게 높인 집광 구조

일반적인 FT-IR 반사 측정 모듈은 확산 반사형 금 적분구를 사용합니다. 이 방식은 다양한 응용에서 널리 쓰이지만, 광원 방사 에너지 가운데 실제로 시료에 도달하는 비율이 매우 낮아 시스템 성능을 제한하는 경우가 많습니다. 원문에서는 기존 적분구 방식에서 시료를 비추는 광이 광원 에너지의 약 0.5% 수준에 머문다고 설명합니다.

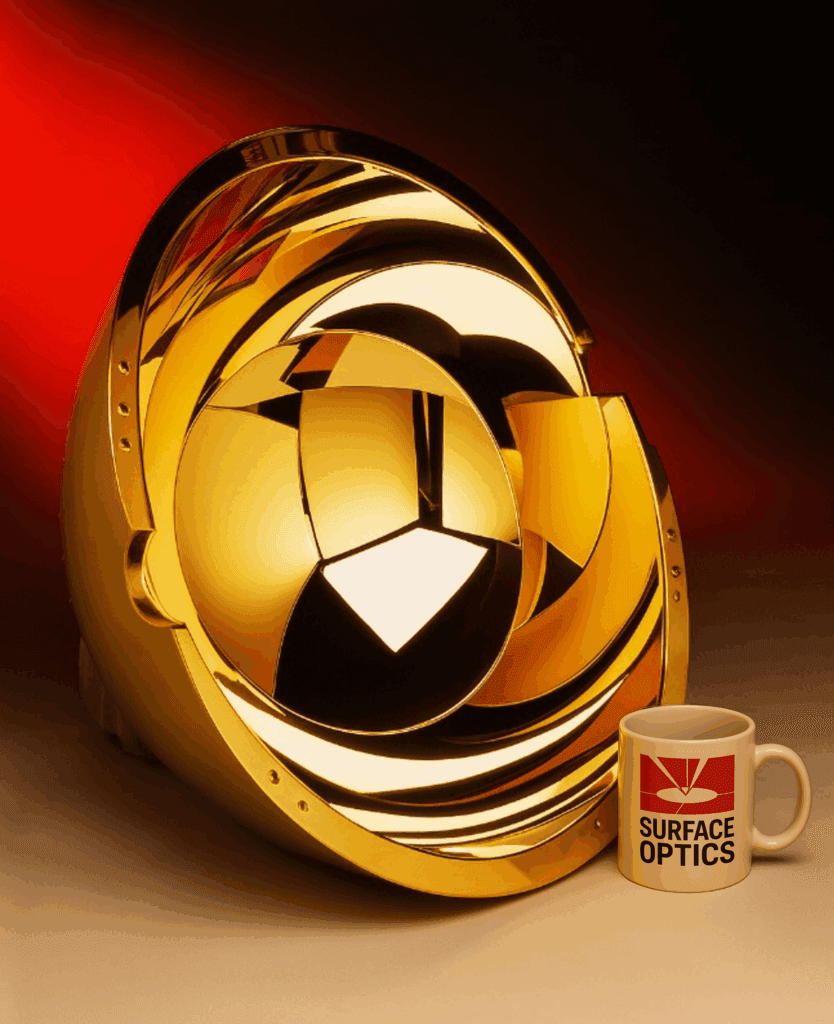

SOC-100은 이를 대체하기 위해 고품질 금 코팅 반타원체 거울을 적용했습니다. 광원과 시료를 타원의 두 초점에 배치해 집광 효율을 높였고, 시료 장착 후에도 타원 형상과 정렬 상태를 유지하도록 힌지 기반 기구부를 함께 설계했습니다. 이 구성은 특히 높은 동적 범위가 필요한 적외선 반사율 측정에서 신호 강도를 유의미하게 끌어올리는 데 목적이 있습니다.

HDR 측정을 위한 reciprocal geometry

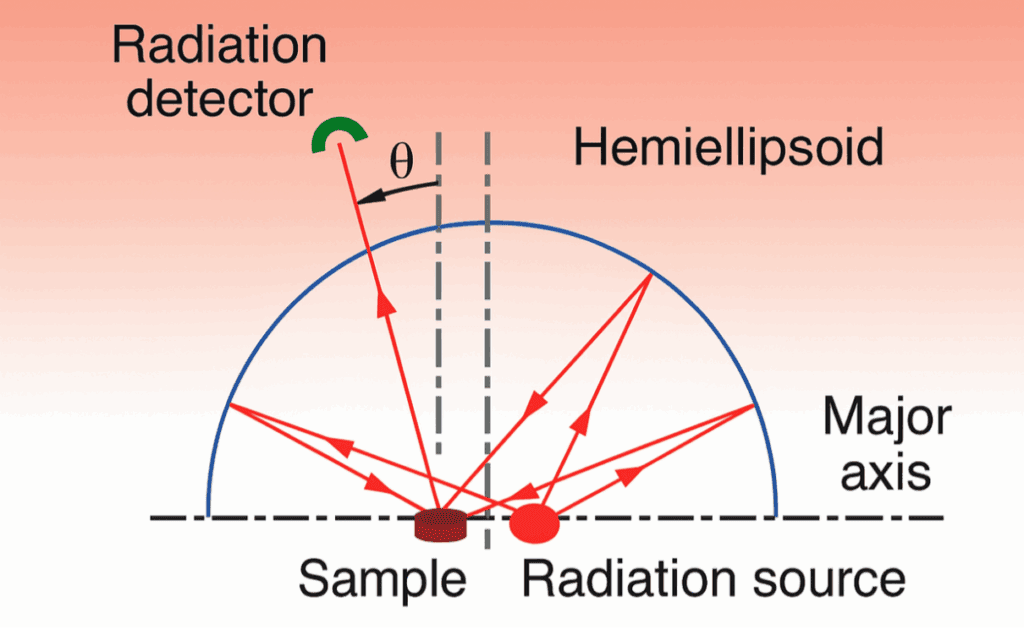

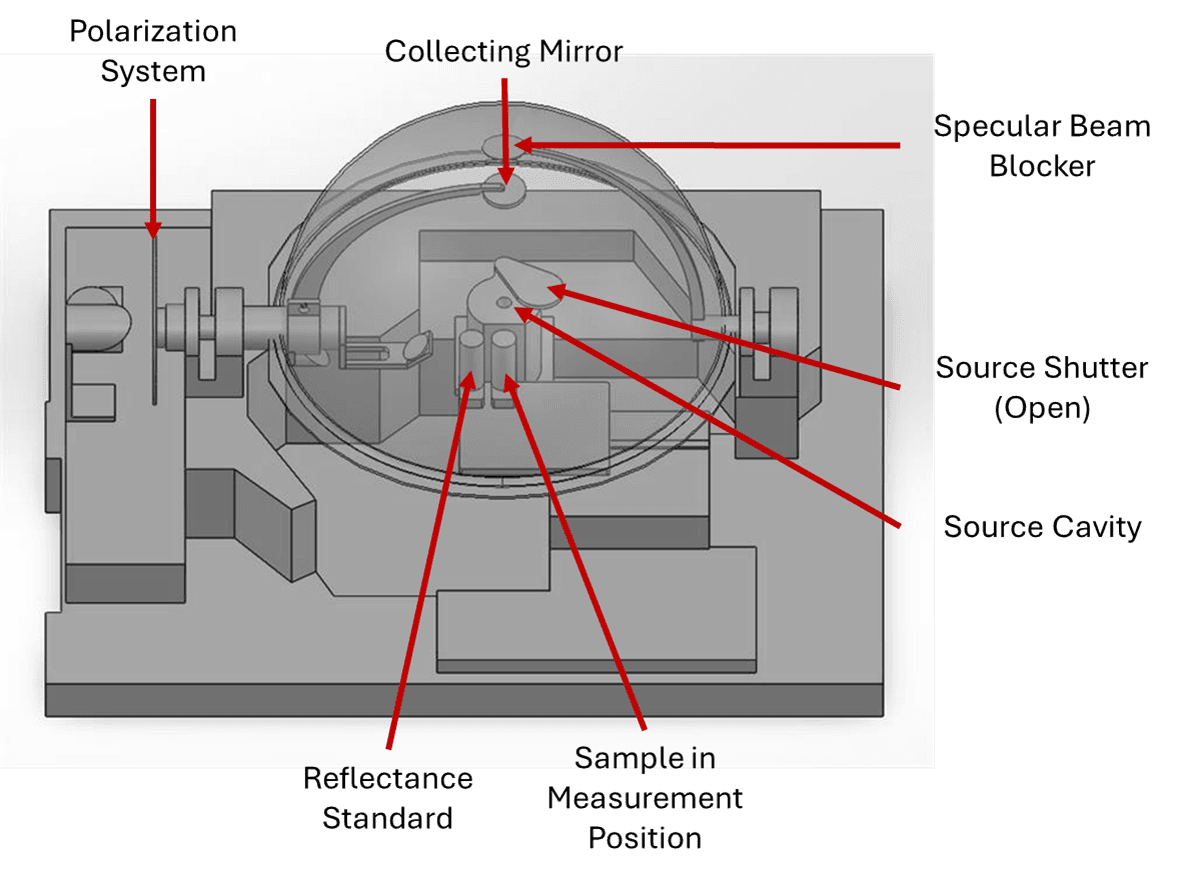

SOC-100의 핵심은 reciprocal mode 기반의 HDR(Hemispherical Directional Reflectance) 측정 기하입니다. 이 방식에서는 광원과 시료가 타원의 초점에 놓이고, 검출기는 적분면 바깥에 배치됩니다. 그 결과 시료에서 반사된 복사 에너지가 반타원체 거울을 거쳐 다시 개구와 보조 광학계로 전달되며, 광로 전체를 정밀하게 제어할 수 있습니다.

원문에 따르면 이 광학계는 시료면 기준 0°에서 180°까지 상부 수집 거울을 회전시킬 수 있으며, HDR은 10°~~80° 범위에서 기록할 수 있습니다. 반투명 시료의 산란 투과 측정 역시 0°~~40° 범위에서 지원합니다. 또한 자동 스테이지를 통해 반사 시료, 반사 표준, 투과 시료를 교체할 수 있고, 빔 블로커를 이용해 정반사 성분과 산란 성분을 근사적으로 분리할 수 있습니다.

방사율 계산과 장파장 영역 정확도 개선

이 설계의 가장 큰 장점 가운데 하나는 방사율 평가 정확도입니다. 기사에서는 일반적인 시스템이 12 µm까지의 파장 범위에 머무는 경우 상온 Planck 복사 곡선의 약 41%만 포괄하는 반면, SOC-100 기반 반사계는 45 µm까지 측정해 약 96%를 커버할 수 있다고 설명합니다. 이는 장파장 영역 데이터 부족 때문에 발생하던 방사율 계산 불확실성을 크게 줄일 수 있음을 의미합니다.

시스템은 방향 방사율과 전반구 방사율을 모두 파장별 또는 특정 대역 기준으로 계산할 수 있도록 설계되었습니다. 시료가 온도 변화에 따라 물리적·화학적 특성이 크게 달라지지 않는 경우에는 상온 반사율 데이터로부터 목표 온도의 방사율을 계산하고, 열적 변화가 큰 재료는 상온에서 500°C까지 직접 측정하는 방식도 지원합니다.

편광 응답과 광학 상수 추정까지 확장

SOC-100은 편광 상태에 따른 HDR 데이터 취득도 지원합니다. 이는 병렬 편광과 수직 편광에 대한 응답 차이가 장파장으로 갈수록 무시하기 어려워지기 때문입니다. 원문은 약 6.0 µm까지는 오차가 미미하지만, 15 µm에서는 약 2.5%, 25 µm에서는 약 8% 수준까지 차이가 커질 수 있다고 제시합니다. 따라서 저온 방사율이나 장파장 적외선 특성 평가에서는 편광 분리 측정이 결과 신뢰도에 직접 연결됩니다.

또한 편광 HDR 데이터와 전용 알고리즘을 결합하면 분말 재료의 광학 상수 n, k 추정에도 활용할 수 있습니다. 분말이나 확산 산란 재료는 단일 산란과 다중 산란이 중첩되어 벌크 물성을 직접 읽어내기 어려운데, 해당 접근은 입도 분포 정보와 함께 사용해 표면 연마 없이도 재료 고유의 광학 특성에 더 가깝게 접근하도록 설계되었습니다.

광학 계측 및 적외선 재료 평가에 주는 의미

이번 글은 반타원체 거울이 단순한 집광 부품이 아니라, 적외선 반사계의 신호 대 잡음비, 장파장 커버리지, 편광 측정 정합성, 방사율 계산 신뢰도를 함께 좌우하는 핵심 광학 요소임을 보여줍니다. 특히 항공우주, 국방, 원격탐사, 기능성 코팅, 재료 식별처럼 방향 반사 특성과 열복사 특성을 정밀하게 다뤄야 하는 분야에서는 광 처리율 향상과 측정 기하 안정성이 시스템 성능의 본질적 요소임을 다시 확인할 수 있습니다.

출처: Surface Optics Corporation, "Hemiellipsoidal Mirror Increases Accuracy of Reflectometer"
게시일: 2025년 8월 25일
