IDR300-PSL에서 TEL310 및 PSL-ALIGN를 활용한 Automatic Source Alignment 기능 소개

원우시스템즈 •

안녕하세요.

광학 및 방사 측정 분야의 전문 솔루션을 공급하는 (주)원우시스템즈입니다.

이번 글에서는 Bentham의 IDR300-PSL 시스템에 새롭게 추가된 Automatic Source Alignment 기능을 소개해 드리겠습니다. 본 기능은 TEL310 telescope와 PSL-ALIGN를 함께 사용할 때 정렬 절차를 크게 단순화해, 고배율 광학 측정 환경에서의 정렬 정확도와 작업 효율을 동시에 향상시키는 것이 핵심입니다.

어두운 측정 환경에서 작은 light source를 대상으로 telescope 축을 정확히 맞추는 작업은 일반적으로 시간이 오래 걸리고 숙련도를 요구합니다. 이번 업데이트는 이러한 alignment 과정을 보다 직관적이고 재현성 있게 수행할 수 있도록 설계되었습니다.

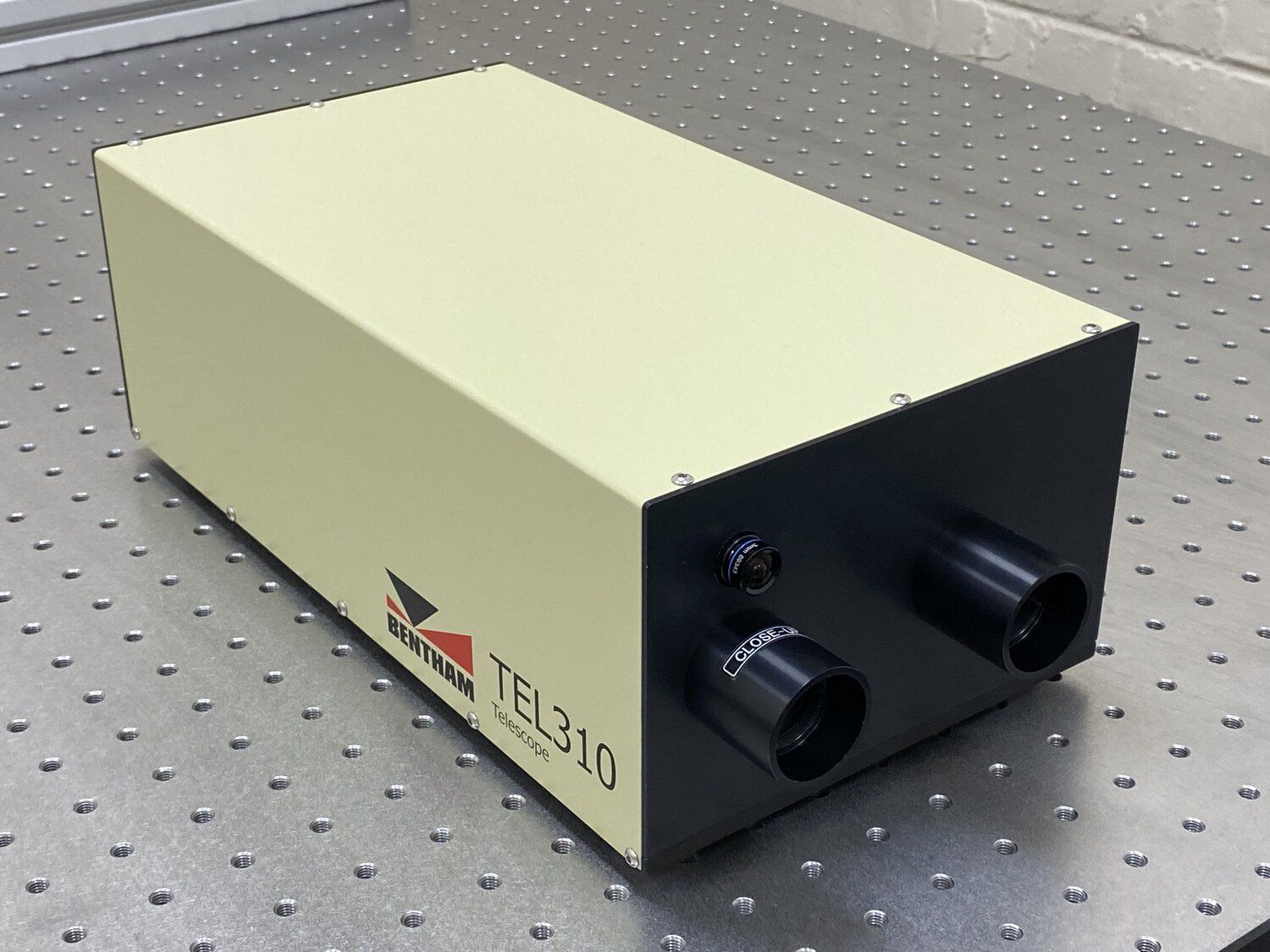

TEL310 on optics table

Automatic Source Alignment의 핵심 개념

이번 기능 개선의 핵심은 TEL310에 추가된 secondary wide-angle camera와, PSL-ALIGN의 motorized positioning 기능, 그리고 기존 internal coaxial camera를 하나의 작업 흐름으로 통합한 점에 있습니다.

이를 통해 사용자는 다음과 같은 순서로 정렬 작업을 수행할 수 있습니다.

  1. wide-angle camera를 통해 target area를 넓게 확인
  2. PSL-ALIGN의 가동 범위를 화면에서 직관적으로 확인
  3. 원하는 위치를 클릭하여 telescope를 target 방향으로 자동 이동
  4. internal camera를 이용해 최종 alignment를 fine-tuning

즉, 초기 positioning은 빠르게, 최종 정렬은 정밀하게 수행할 수 있는 구조입니다.

1. New Alignment Camera

TEL310의 새로운 secondary wide-angle camera는 telescope axis와 평행하게 장착되어 있으며, main aperture 상부에 위치합니다. Bentham의 spectral acquisition software BenWin+ 내 telescope utility에서는 이 camera 영상을 통해 target area의 전체적인 개요와 telescope axis를 동시에 확인할 수 있습니다.

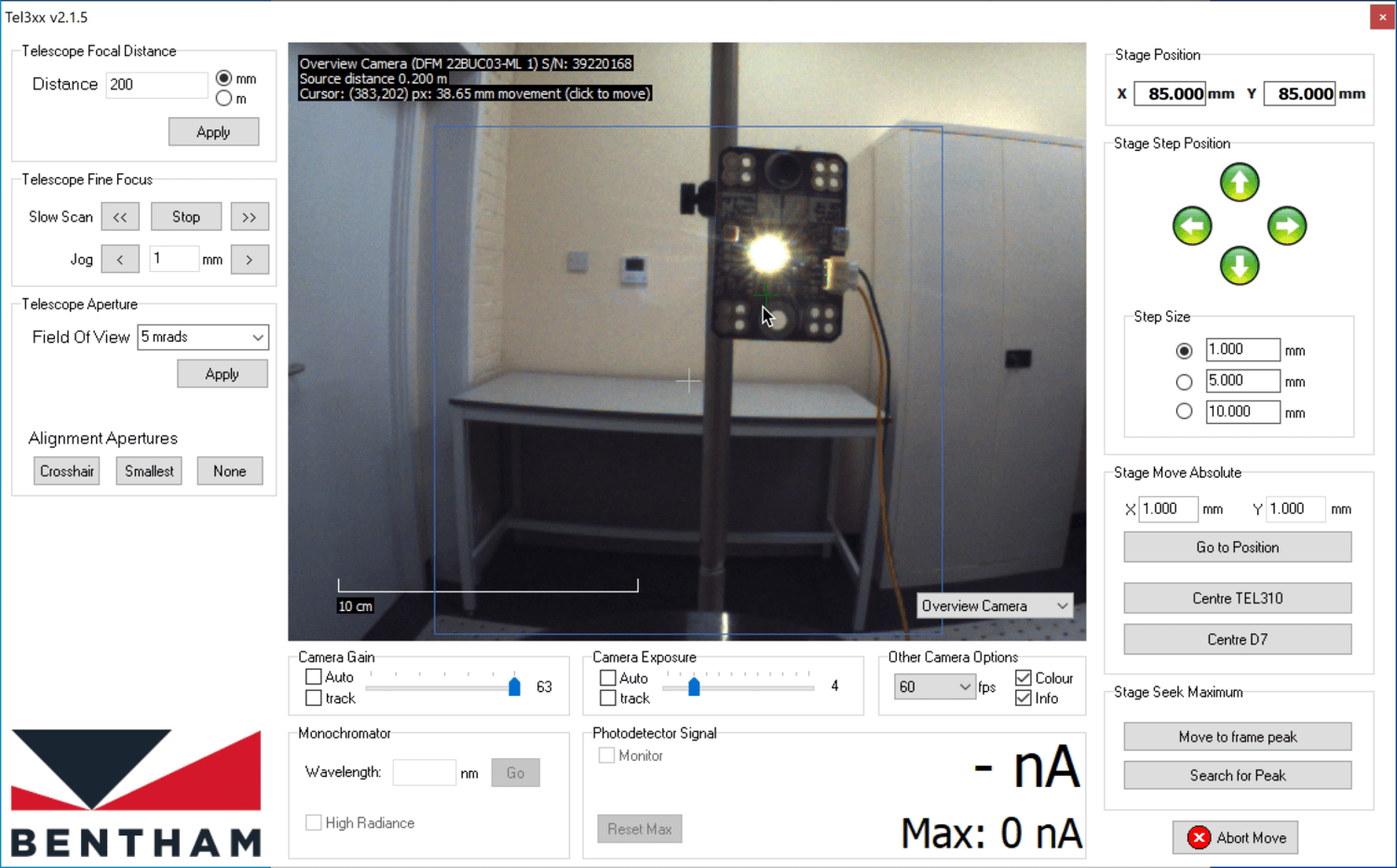

TEL310 wide angle alignment camera view

이 구성의 장점은 operator가 측정 대상 전체를 먼저 파악한 뒤, 실제 측정 axis를 보다 안정적으로 target에 접근시킬 수 있다는 점입니다. 특히 darkroom 환경이나 small source 측정 환경에서 유용합니다.

2. PSL-ALIGN를 이용한 Automatic Alignment

TEL310이 PSL-ALIGN에 장착된 경우, camera image 상에서 접근 가능한 영역(accessible region)을 바로 확인할 수 있습니다. 이를 통해 sample 또는 source를 빠르게 positioning할 수 있으며, 사용자는 단순히 버튼을 클릭하거나 화면의 특정 지점을 선택하는 방식으로 telescope를 target 방향에 맞출 수 있습니다.

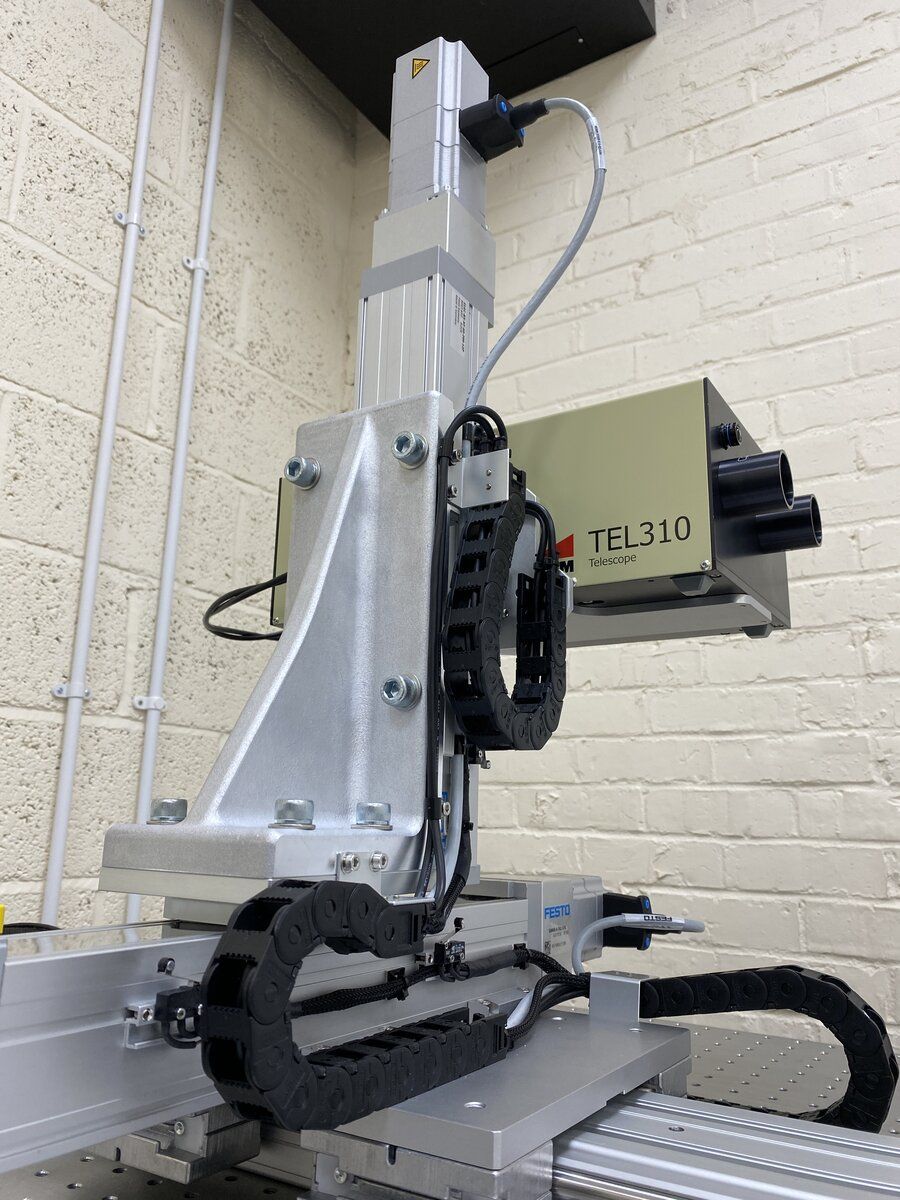

TEL310 mounted on PSL-ALIGN

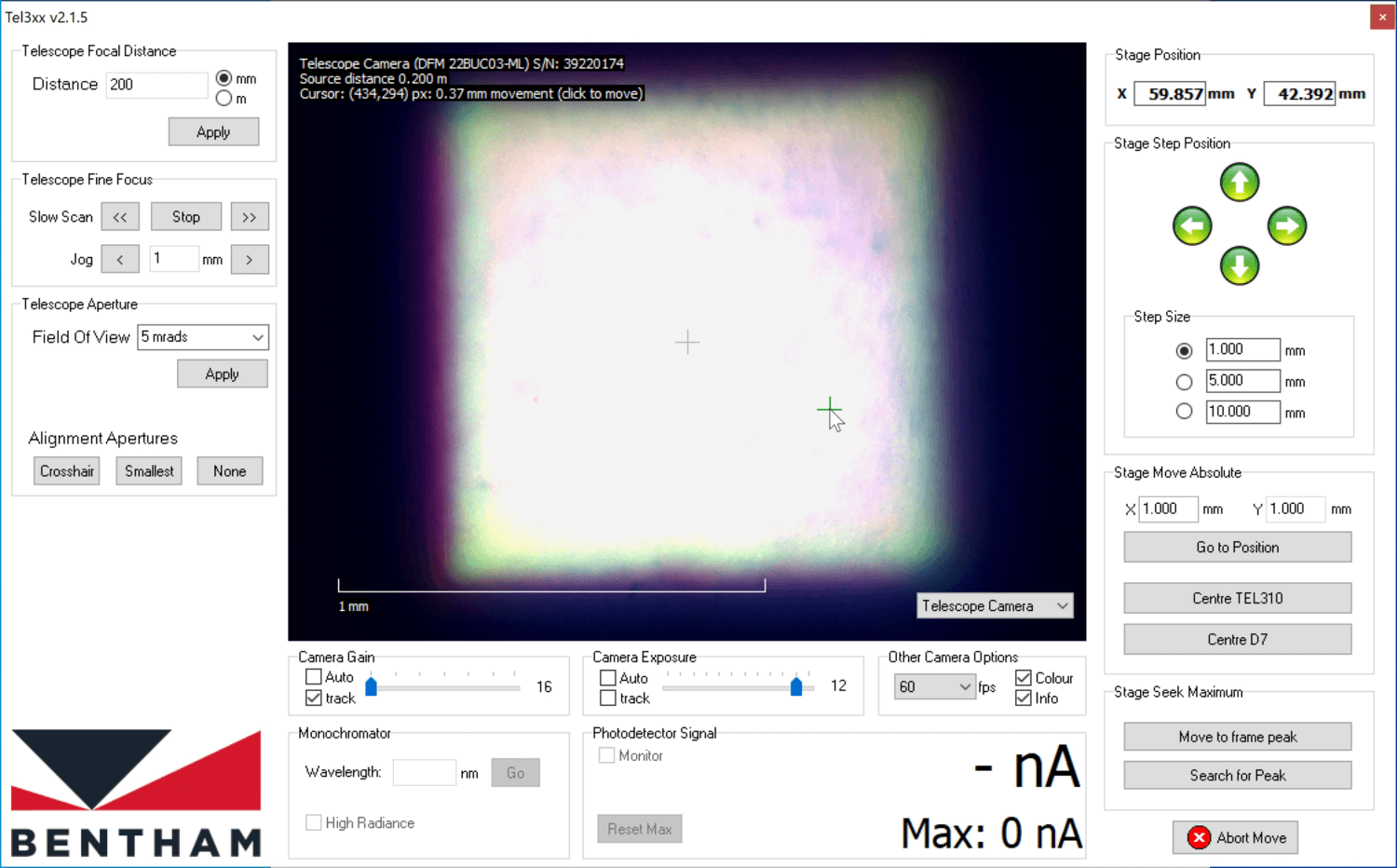

PSL-ALIGN automatic alignment view

이 기능은 수동 조정 과정에서 발생하기 쉬운 반복 positioning 시간을 줄여주며, alignment 작업의 재현성을 높여줍니다.

3. Internal Camera 기반 Fine-tuning

최종 alignment는 TEL310의 기존 internal camera를 이용해 보다 정밀하게 보정할 수 있습니다. 이번 업데이트를 통해 internal camera에도 동일한 click-to-target 및 automatic alignment 기능이 적용되어, 초기 정렬 이후 미세 보정 작업까지 더 쉽게 수행할 수 있게 되었습니다.

4. Telescope를 통과하는 Light의 직접 확인

TEL310의 internal coaxial camera는 internal aperture를 직접 보여주기 때문에, 실제로 telescope를 통해 어떤 영역의 light가 측정 시스템으로 들어오는지를 시각적으로 확인할 수 있습니다.

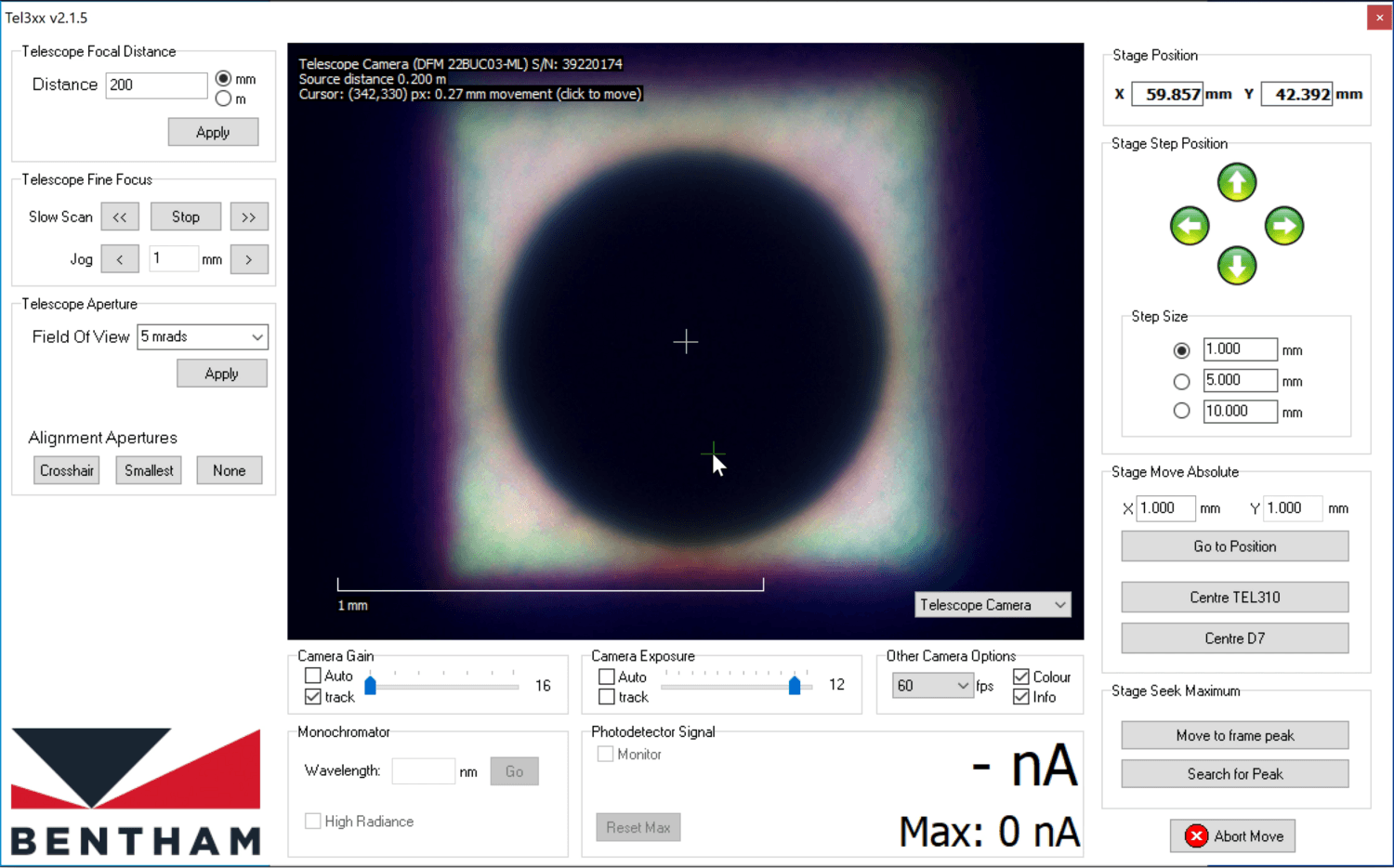

TEL310 internal coaxial camera view

예를 들어, 5 mrad aperture는 화면상에서 검은 원 형태로 확인되며, 이는 해당 영역의 light가 measurement system으로 수집되고 있음을 의미합니다. 이 기능은 source 내 특정 영역만 선택적으로 측정해야 하는 상황에서 특히 중요합니다.

기대 효과

이번 Automatic Source Alignment 기능은 다음과 같은 측면에서 실질적인 개선 효과를 제공합니다.

  • 고배율 telescope alignment 작업 시간 단축
  • darkroom 환경에서의 positioning 난이도 완화
  • small light source 대상 측정 시 재현성 향상
  • operator 의존도 감소 및 workflow 표준화
  • 최종 sampling area에 대한 시각적 검증 강화

적용 관점에서의 의미

Photobiological Safety 측정이나 고정밀 radiometric measurement에서는 optical alignment의 정확도가 결과 신뢰성에 직접적인 영향을 미칩니다. 따라서 이번 기능은 단순한 사용자 편의 개선을 넘어, 실제 측정 workflow의 안정성과 측정 품질을 높여주는 업데이트로 볼 수 있습니다.

특히 IDR300-PSL + TEL310 + PSL-ALIGN 조합을 운용하는 환경에서는, setup time 단축과 alignment repeatability 개선 측면에서 충분한 실무적 가치가 있습니다.

원우시스템즈는 Bentham의 광학 측정 및 radiometric instrumentation에 대해 제품 소개, 구성 제안, 설치 및 기술 지원을 제공하고 있습니다. 관련 시스템 구성이나 적용 가능성에 대해 문의가 있으시면 아래로 편하게 연락해 주세요.

  • **Website:** <http://www.wonwoosystem.co.kr/>
  • **TEL:** 02-533-6720
  • **휴대폰:** 010-7122-6721 *(문자 문의 가능)*
  • **E-mail:** sales@wonwoosystem.co.kr

Source

  • Bentham article: *New feature: Automatic source alignment on IDR300-PSL with TEL310 and PSL-ALIGN*
  • Published: 18 April 2023
