최적의 적외선 온도계 선택 방법
원우시스템즈 •
안녕하세요. 적외선 온도 측정 팁을 공유드립니다.
이번 글에서는 최적의 적외선 온도계 선택 방법을 간단히 정리합니다.
적외선 온도계를 고를 때는 먼저 아래 두 가지를 확인하면 좋습니다.
- 측정하고자 하는 온도 범위
- 장비의 최고/최저 온도 범위
그리고 가장 중요한 원칙(제1의 법칙)은 다음과 같습니다.
측정 조건에서 가능한 한 짧은 파장대역을 선택해야 오차를 줄일 수 있습니다.
예시로, 실제 온도 1000 ℃, 복사율 0.5인 시료를 가정해 보겠습니다.
복사율을 1.0으로 설정했을 때의 오차는 다음과 같습니다.
| 파장대역 | 표시온도 | 에러온도 |
|---|---|---|
| 0.9 | 935 ℃ | 65 ℃ |
| 2 ~ 2.6 | 850 ℃ | 150 ℃ |
| 4.8 ~ 5.2 | 730 ℃ | 270 ℃ |

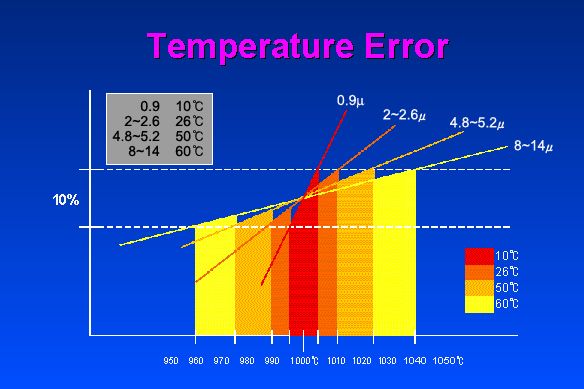

시료 온도 1000 ℃에서 신호가 10% 변할 때의 영향은 아래와 같습니다.
| 파장대역 | 에러온도 |
|---|---|
| 0.9 | 10 ℃ |
| 2 ~ 2.6 | 26 ℃ |
| 4.8 ~ 5.2 | 50 ℃ |
| 8 ~ 14 | 80 ℃ |
따라서 금속, 일부 세라믹, 제분·반도체 관련 물질처럼 재현성이 중요한 공정에서는
짧은 파장대역의 적외선 온도계를 우선 검토하는 것이 유리합니다.
감사합니다.
이미지 출처: IRCON Seminar
