초분광 카메라의 종류와 측정방식 및 선택 가이드
안녕하세요.
20여 년 동안 광학 및 온도 계측 분야의 제품을 전문적으로 취급해온 (주)원우시스템즈입니다.
기존에는 위성이나 항공기 같은 특수 분야에서 주로 활용되던 초분광 카메라(Hyperspectral Camera) 가, 고해상도 센서와 광학 기술의 발전을 바탕으로 더 작고 다양한 형태로 진화하면서 산업·연구·검사 현장 전반으로 빠르게 확대되고 있습니다.
이번 글에서는 원우시스템즈에서 취급하는 주요 초분광 카메라를 바탕으로, 측정 방식에 따른 종류와 선택 포인트를 정리해 보겠습니다.
초분광 카메라란?
일반적인 RGB 카메라는 가시광 영역의 제한된 색상 정보만을 기록하지만, 초분광 카메라는 가시광선(VIS), 근적외선(VNIR), 단파적외선(SWIR) 영역에서 수백 개 수준의 분광 정보를 취득할 수 있습니다.
이 분광 정보는 물체의 화학적·물리적 특성과 밀접하게 연결되기 때문에, 초분광 카메라는 다음과 같은 응용 분야에서 강점을 가집니다.
- 물체 감지 및 식별
- 재질 및 성분 분류
- 품질 검사
- 색채 및 표면 특성 분석
- 연구용 정밀 분광 측정
1. 전통적인 Push-Broom 방식 — HySpex

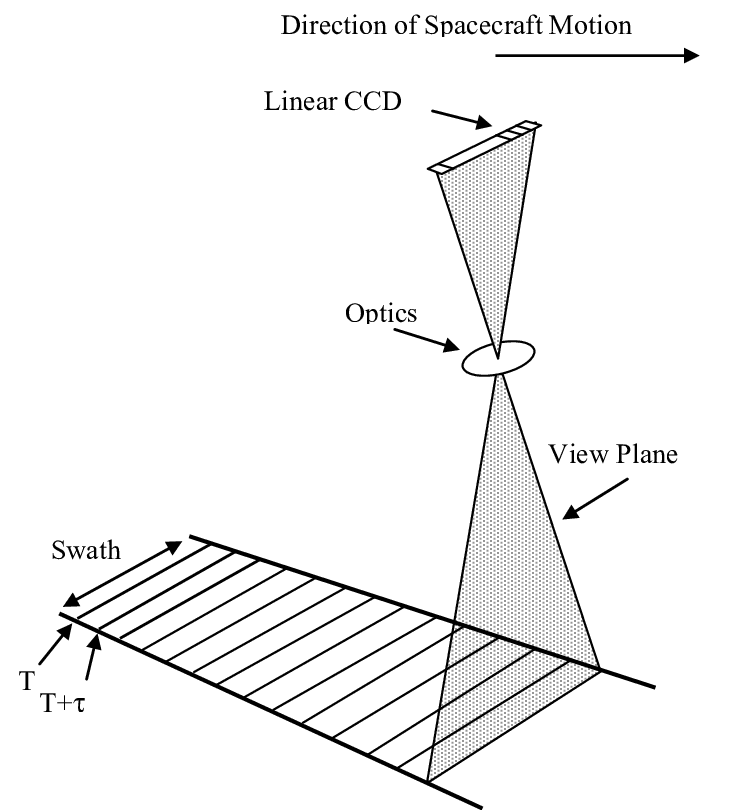

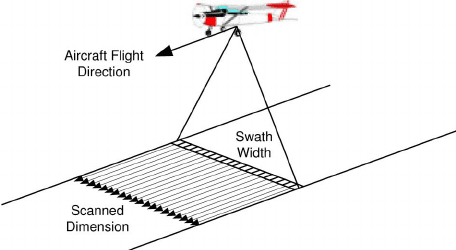

Push-Broom 방식은 카메라 또는 피사체가 한 방향으로 이동하면서 라인 단위로 영상을 취득하는 방식입니다. 말 그대로 빗자루로 쓸어가듯 데이터를 쌓아 가는 구조이며, 일반적으로 가장 높은 품질의 초분광 데이터 확보에 유리한 방식으로 평가됩니다.
노르웨이의 HySpex (Norsk Elektro Optikk, NEO) 는 이 분야의 대표적인 브랜드입니다. 최적화된 분광 정보와 높은 수준의 광학계를 바탕으로, 미광(stray light)과 공간·분광 정보 오차를 최소화하는 데 강점을 보입니다. 특히 Scientific 수준의 데이터 품질이 필요한 환경에서 많이 검토됩니다.
또한 HySpex의 최신 MCT 센서는 최대 150 K 수준까지 냉각되는 스털링 쿨러를 적용해, 낮은 노이즈와 높은 다이내믹 레인지, 높은 SNR 확보에 유리합니다.

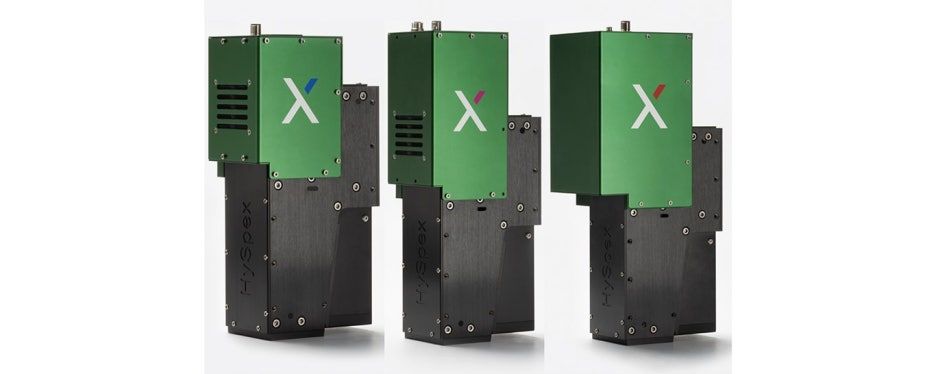

고정밀 데이터가 필요한 경우에는 HySpex가, 보다 산업 적용성을 고려한 라인업으로는 Baldur Series가 적합한 선택지가 될 수 있습니다.
2. Internal Push-Broom 방식 — HAIP, Imec Snapscan

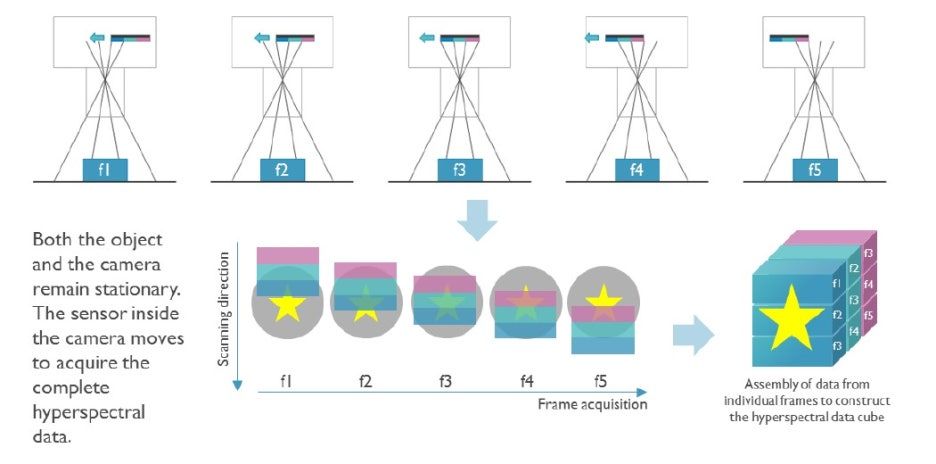

일반적인 Push-Broom 방식은 스테이지, 컨베이어, 삼각대 이동 등 외부 이동 메커니즘이 필요한 경우가 많습니다. 반면 Internal Push-Broom 방식은 카메라 내부에서 spectrometer 또는 entrance slit이 기계적으로 움직이며 데이터를 취득합니다.
이 방식의 장점은 외부 스테이지나 이동 컨베이어 없이도 정지 상태 측정이 가능하다는 점입니다. 따라서 설치 공간이 제한적이거나, 외부 이동 구조를 단순화하고 싶은 환경에서 유리합니다.

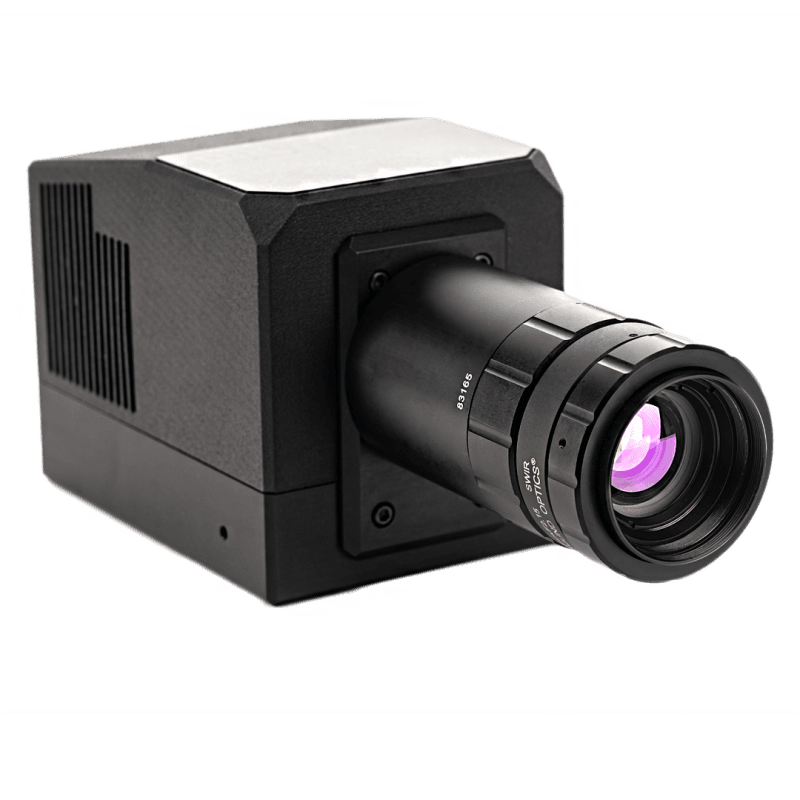

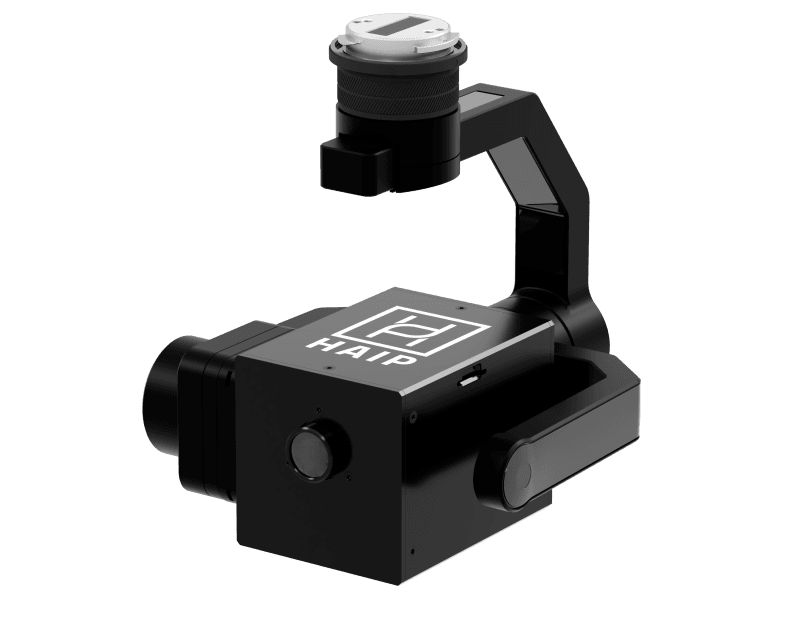

대표적인 예로는 독일 HAIP 와 벨기에 Imec Snapscan 시리즈가 있습니다.
실험실, 필드 테스트, 제한된 설치 공간에서의 측정 환경을 고려한다면 이 방식이 좋은 대안이 될 수 있습니다.
3. Snapshot Mosaic 방식 — Imec

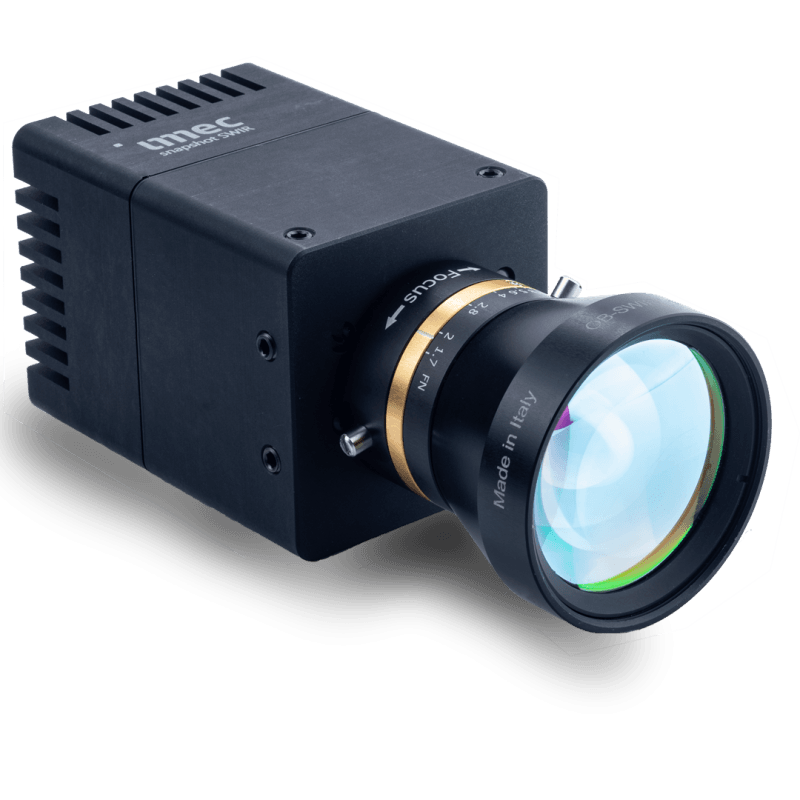

Imec은 웨이퍼 수준에서 광학 필터를 직접 센서에 증착하는 기술을 적용해, 별도의 복잡한 광학계나 외부 필터 없이도 초분광 정보를 얻을 수 있는 Snapshot Mosaic 방식을 제공합니다.
이 방식은 4×4 또는 5×5 모자이크 필터가 각 픽셀에 배치되어 있고, 물리적인 이동 없이도 초분광 데이터를 취득할 수 있다는 점이 특징입니다. 실시간 live view가 가능하다는 것도 큰 장점입니다.
다른 초분광 방식에 비해 공간 해상도는 상대적으로 낮을 수 있지만, 구조가 단순하고 확장성이 좋아 비용 효율적인 구성이 가능합니다. 또한 기존에 사용 중인 C-mount 현미경에 장착해 초분광 현미경 용도로 활용할 수 있다는 점도 강점입니다.
4. Tunable Filter 방식 — Photon ETC

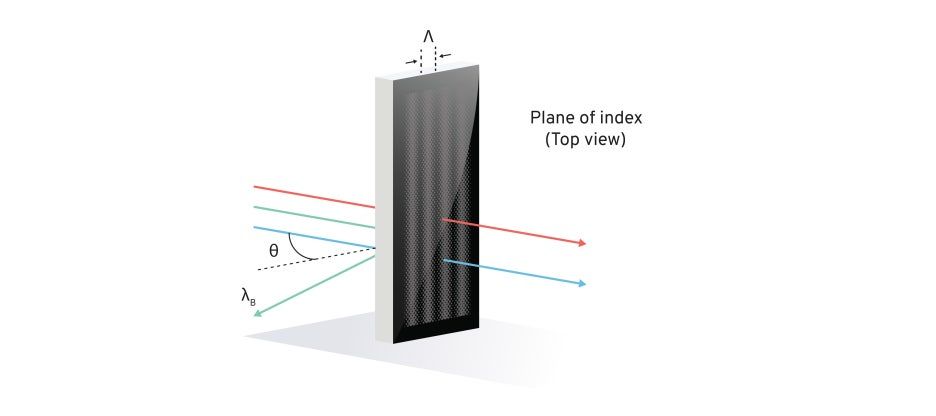

캐나다 제조업체 Photon ETC 는 Tunable Volume Bragg Grating과 글로벌 이미징 기반의 초분광 카메라를 제공합니다.
이 방식은 bandpass optical filtering을 통해 높은 광 효율, 초고화질 스펙트럼 분해능(가시광 영역 기준 2 nm 미만)과 높은 공간 분해능(약 1 μm)을 구현할 수 있다는 점이 특징입니다.
또한 전체 분광대역에서 모든 field of view에 균일하게 빛을 비추며, 순차적으로 monochromatic 이미지를 획득하는 구조를 가집니다. Macro/Micro 옵션을 모두 제공하고, 소프트웨어 상에서 원하는 대역을 조정할 수 있어 세밀한 응용 설정이 가능합니다.
Photon ETC 주요 제품 라인업
원문에 소개된 주요 제품을 정리하면 아래와 같습니다.
| Product | Image | Technology | Spectral range (nm) |
|---|---|---|---|
| IMA™ |  |
Hyperspectral microscopy | 400–1620 |
| GRAND-EOS™ |  |
Wide-field imaging | 400–1620 |
| S-EOS™ 1.7 |  |
Wide-field imaging | 900–1620 |
| S-EOS™ 2.5 | |
Wide-field imaging | 900–2500 |
| V-EOS™ |  |
Wide-field imaging | 400–1000 |
세밀한 파장 선택성과 높은 분광 해상도가 중요한 응용 분야에서는 Tunable Filter 방식이 강력한 선택지가 될 수 있습니다.
5. 초분광 카메라 선택 가이드
초분광 카메라는 측정 방식에 따라 장단점이 뚜렷하므로, 아래 요소를 함께 고려해 선택하는 것이 좋습니다.
- 필요한 파장대역(VNIR / SWIR 등)
- 예산 수준
- 정밀도 요구 수준
- 측정 속도
- 설치 환경(드론, 필드, 실험실, 산업용 라인 등)
원문 내용을 기준으로 주요 브랜드와 방식을 비교하면 아래와 같습니다.
| 브랜드 | 측정방식 | 측정 분광대역 | 가격 | 정밀도 | 측정속도 | 설치 어플리케이션 |
|---|---|---|---|---|---|---|
| HySpex | Push-broom | VNIR / SWIR | +++ | +++ | +++ | 드론, 필드, Lab, 산업용 |
| HAIP / Imec Snapscan | Internal Push-broom | VNIR(HAIP), VNIR / SWIR(Imec) | + | ++ | ++ | Lab, 드론, 필드 |
| Imec Snapshot / HAIP | Snapshot | VNIR, SWIR(Imec) | + | ++ | + | Lab, 드론 |
| Photon ETC | Filter | SWIR | +++ | ++++ | + | Lab, 필드, 산업용 |
위 표의 + 표시는 원문 기준의 상대 비교입니다.
어떤 경우에 어떤 방식이 적합할까?
- **최고 수준의 데이터 품질과 정밀도**가 필요하다면 → **HySpex Push-Broom**
- **정지 상태 측정, 제한된 설치 공간**이 중요하다면 → **Internal Push-Broom**
- **실시간성, 구조 단순화, 비용 효율**이 중요하다면 → **Snapshot Mosaic**
- **높은 분광 해상도와 정밀한 파장 선택**이 중요하다면 → **Photon ETC Tunable Filter**
