정밀 광학 측정의 핵심, 적분구란? (Integrating Sphere)
안녕하세요.
20여 년 동안 광학 및 온도 계측 분야의 제품을 전문적으로 공급해온 (주)원우시스템즈입니다.
이번 글에서는 독일의 정밀 광 측정 전문 기업 Gigahertz-Optik의 적분구(Integrating Sphere) 제품군을 소개해 드리겠습니다. 적분구는 광속, 휘도, 반사율, 투과율처럼 다양한 광학 특성을 정밀하게 측정할 때 핵심적으로 사용되는 장비로, 연구·교정·품질 검증 현장에서 폭넓게 활용됩니다.
적분구(Integrating Sphere)란?
적분구는 내부가 높은 반사율을 가진 확산 재질(예: PTFE, BaSO₄)로 코팅되어 있어, 입사된 빛을 내부 전체에 균일하게 분산시키는 장비입니다. 이 구조 덕분에 특정 지점의 국소적인 값이 아니라 전체 평균값 기반의 안정적인 측정이 가능해집니다.
Gigahertz-Optik은 소형부터 대형까지 다양한 크기의 적분구를 제공하며, 총광속 측정용 검출 적분구, 균일광원 구성용 조명 적분구, 재료의 반사·투과 특성 분석용 특수 적분구 등 용도별로 최적화된 솔루션을 갖추고 있습니다.
주요 특징
- 광원과 검출기를 모두 지원하여 **반사(Reflection), 투과(Transmission), 흡수(Absorption)** 등 다양한 광학 특성 측정에 활용 가능
- 내부 표면의 확산 반사 코팅을 통해 빛을 **균일하게 분산**
- 직경 **8 mm ~ 500 mm** 범위의 모듈형 또는 맞춤형 제작 가능
- 포트 수, 위치, 직경, 반사 코팅, 배플 구성 등을 측정 목적에 맞게 조정 가능

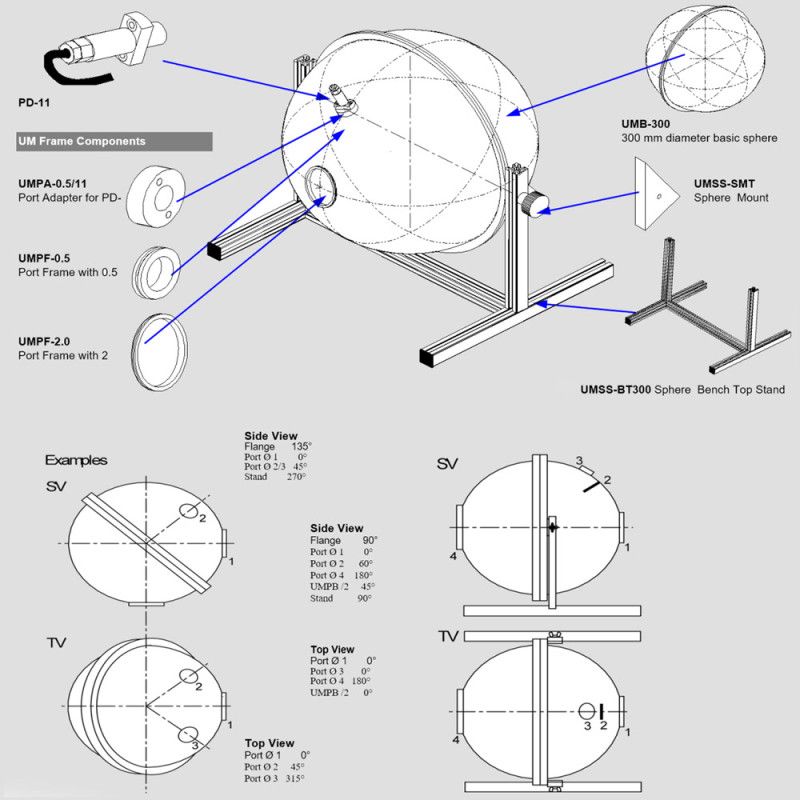

옵션 액세서리 및 응용 분야
1) 적분구 검출기 (ISD / Detector Spheres)
적분구 검출기는 주로 램프, LED, 레이저의 총 복사광 또는 광속 측정에 사용됩니다. 2π 또는 4π 측정 방식 적용이 가능해, 광원 특성 평가와 총광속 측정 시스템 구성에 적합합니다.

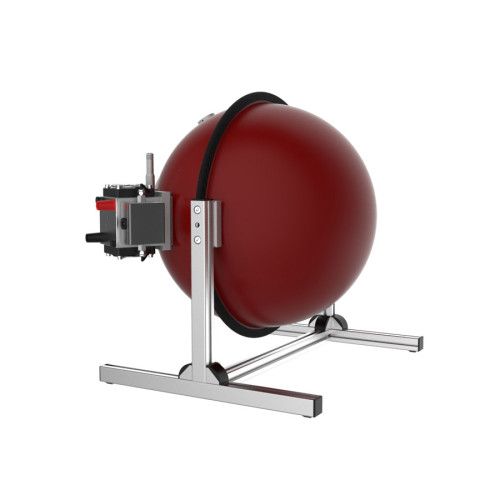

2) 균일 조명용 적분구 (ISS / Integrating Sphere Light Sources)
균일 조명용 적분구는 연속 스펙트럼(할로겐) 또는 LED 기반 광원을 내장해, 카메라 및 이미지 센서 교정, 눈부심 평가, 야간투시기 조정 등의 분야에 활용됩니다. 직경은 50–500 mm, 균일도는 0.25% 수준까지 제공되며, 조리개를 통한 강도 조절 기능도 지원합니다.

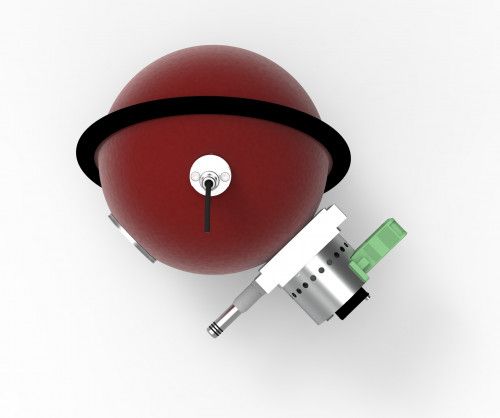

3) 재료광학 측정용 적분구 (ISM / Material Characterization)
재료광학 측정용 적분구는 반사, 투과, 흡수, 형광 등의 특성을 정밀하게 분석하기 위한 구성으로, 포트 및 홀더 구성이 다양합니다. 대표적으로 UPB-150-ART, UPB-150-ARTA, UPG-150-ART, SphereSpectro 150H 등의 모델이 있습니다.
대표 모델 예시
주요 모델을 용도와 특징 중심으로 정리하면 아래와 같습니다.
| 모델명 | 유형 | 직경 | 주요 특징 |
|---|---|---|---|
| UMBB-500 | 모듈형 베이스 적분구 | 500 mm | 97% BaSO₄ 코팅, 다양한 포트 조합 가능 |
| ISS-5P / ISS-8P-HP / ISS-15-RGBW | 광원 적분구 | 50–150 mm | 할로겐 또는 LED 광원, EMVA 1288 대응 |
| UPB-150-ARTA | 재료 측정용 | 150 mm | 300–2500 nm 스펙트럼, 다중 포트, 8°/d 또는 0°/d 구성 가능 |
| SphereSpectro 150H | 재료 분석 모델 | 150 mm | 240–2150 nm, 분광광도계 통합 구성 |
| ISMS-30-VAS | 디스플레이 반사 측정용 | 300 mm | VIS 영역, 8°/8° geometry |
| UMTB-1000-HFT | 대형 램프 측정용 | 약 1000 mm | 높이 조절 홀더 및 회전 기능 제공 |
모듈형 시스템의 장점
Gigahertz-Optik의 적분구는 UM-modular concept 기반으로 설계되어, 표준 부품을 조합해 사용 목적에 맞는 시스템을 구성할 수 있습니다. 포트 개수, 위치, 직경, 반사 코팅, 배플 등의 요소를 조정할 수 있어, 연구실·생산라인·장비 개발 환경에서 요구하는 다양한 측정 조건에 대응하기 좋습니다.
정밀한 광학 검증과 보정이 필요한 환경에서는 이러한 모듈형 구성과 맞춤 제작 가능성이 큰 장점이 됩니다.
