PVE300

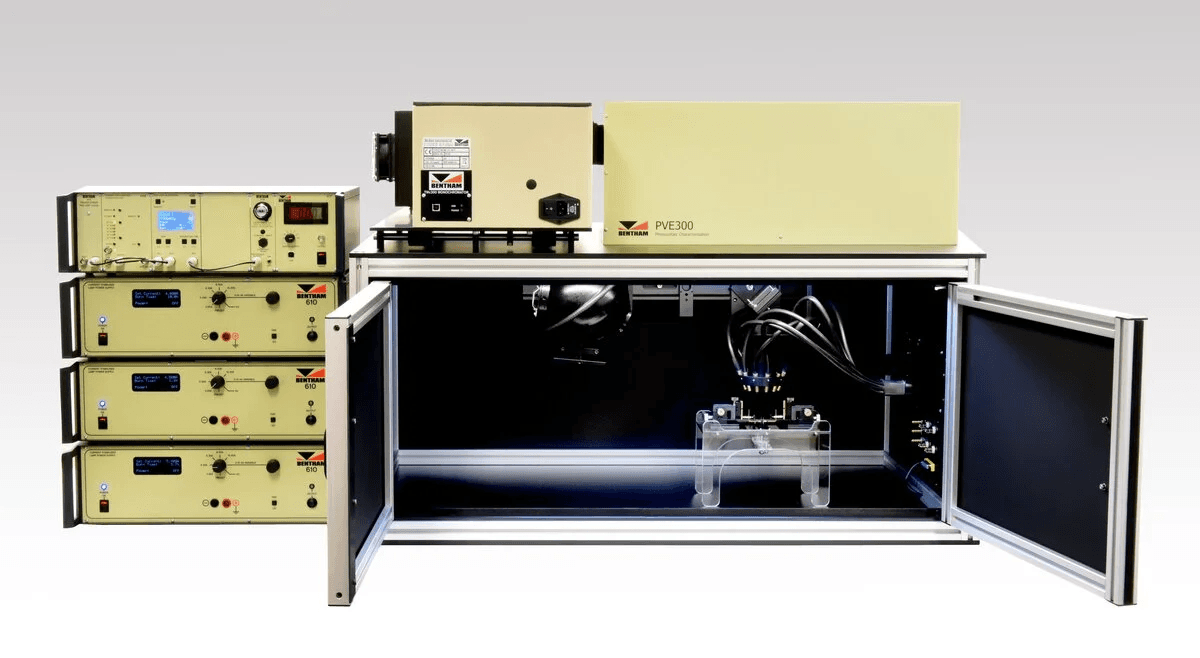

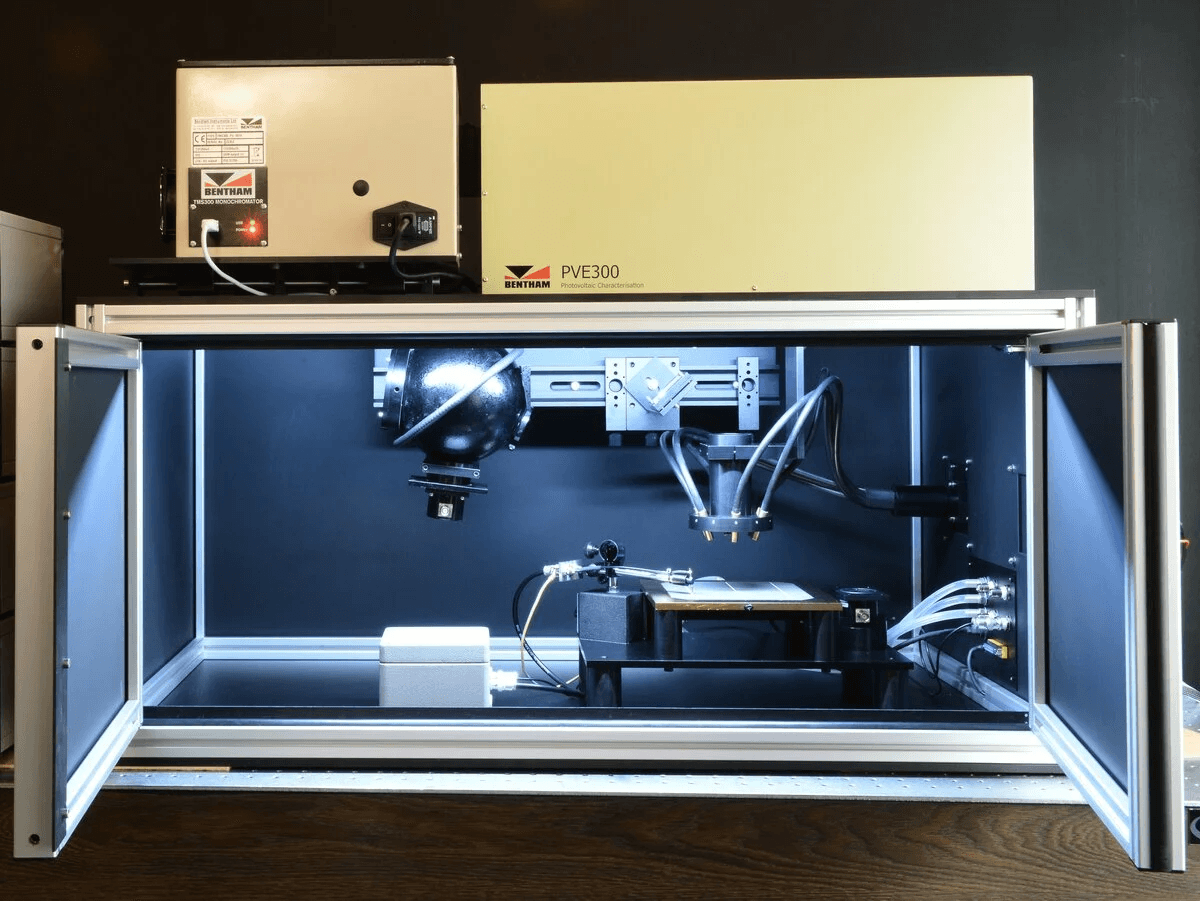

PVE300 태양전지 양자효율(Quantum Efficiency) 측정 시스템

PVE300은 태양광 연구 및 생산 라인 품질 관리에서 핵심적인 도구로, 태양전지의 **분광 응답(Spectral Response), 외부 양자 효율(EQE/IPCE), 내부 양자 효율(IQE)**을 정밀하게 측정합니다.
c-Si, mc-Si, a-Si, μc-Si, CdTe, CIGS, CIS, Ge, 염료감응형, 유기/고분자, 탠덤 구조, 다중 접합(2·3·4 접합 이상), 양자우물, 양자점, 칼코게나이드, 페로브스카이트 등 모든 형태의 태양전지 소자와 구조에 완벽히 호환됩니다.

---

주요 이점 (Core Benefits)

• 단일 접합부터 다중 접합까지 모든 재료 및 소자 구조 측정 가능
• 소자 및 재료 수준에서의 EQE 및 IQE 특성화
• 고품질 광학 부품 적용으로 안정적인 성능 보장
• 태양광 연구를 위한 최적의 솔루션 제공

---

특징 (Features)

• 제논-쿼츠 텅스텐 할로겐 이중 광원 + 단일 모노크로메이터 기반 최적화된 가변형 광원
• 넓은 동작 범위(300–2500nm), 추가 대역은 문의 가능

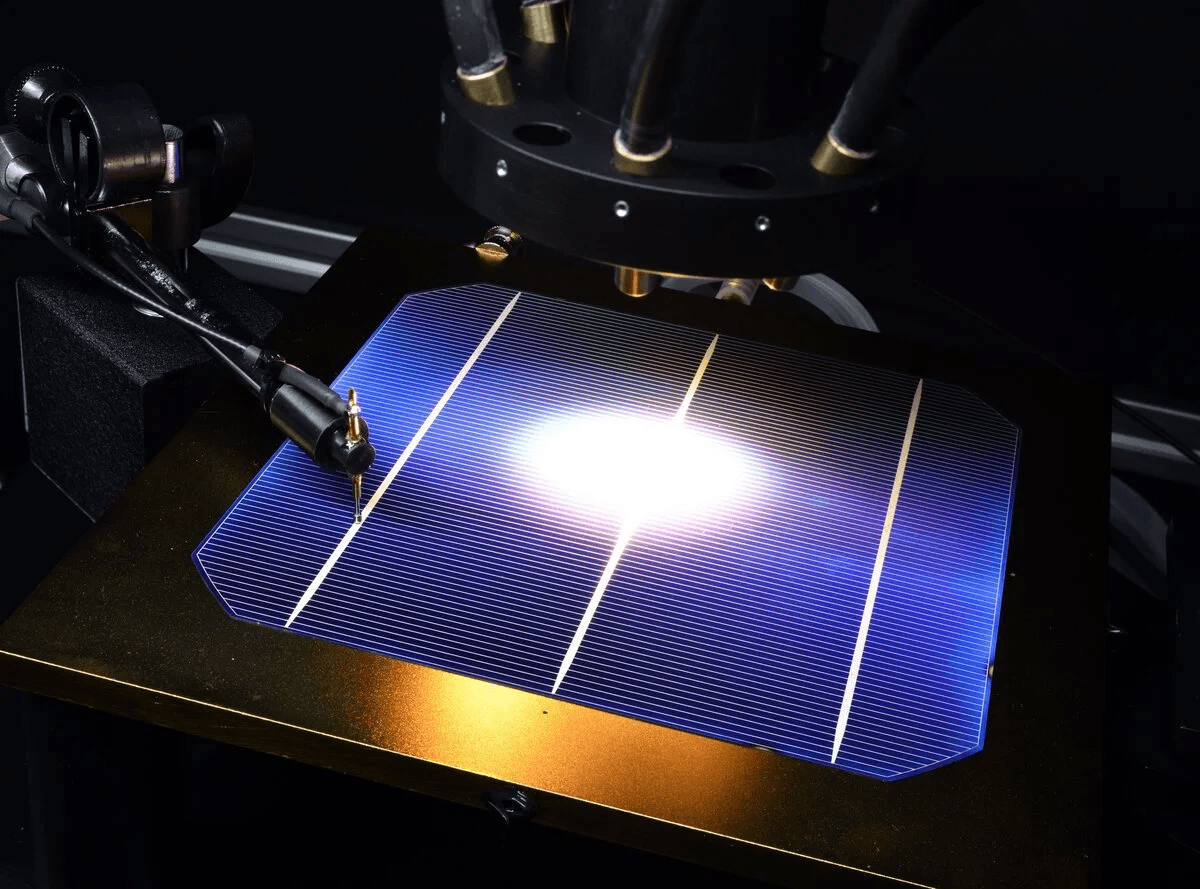

• 반사 광학계를 통한 샘플면 정밀 조사
• 다양한 샘플 장착 옵션 및 검출 전자 장치 제공 — 모든 소자 및 구조 대응
• USB 2.0 기반 Windows 제어 소프트웨어를 통한 완전 자동화 지원
• 소자 분광 응답(SR, A·W⁻¹) 직접 측정
• 소자 외부 양자 효율(EQE/IPCE, %) 직접 측정
• 반사율(R) 및 투과율(T) 측정을 통한 내부 양자 효율(IQE, %) 변환 계산

---

응용 분야 (Applications)

• **IEC 60904-8:2014** — 태양광 소자 분광 감응도 측정
• **IEC 60904-8-1:2017** — 다중 접합 태양광 소자 분광 감응도 측정

---

측정 파라미터 (Reported Parameters)

• 외부 양자 효율 (EQE/IPCE)
• 내부 양자 효율 (IQE)
• 예측 단락전류밀도 (Predicted Jsc)
• 반사율 (Reflectance)
• 투과율 (Transmittance)

---

관련 응용 (Related Applications)

• PV EQE 시험 확장
• 밴드 에지 너머 EQE 시험
• 4중 접합 태양전지 측정
• 3중 접합 태양전지 측정
• 태양전지 EQE/IQE 특성 시험

PVE300 옵션 (Options)

PVE300 시스템은 단일 및 다중 접합 태양전지(PV) 소자의 다양한 시험 요구사항에 대응할 수 있도록 설계된 구성 및 액세서리를 제공합니다.

---

선택 가능 옵션

• 온도 제어형 진공 마운트 (기판, 상부 기판, 패키징된 소자용)
• 프로그래머블 단일/다중 채널 바이어스 소스 (AM1.5 매칭 바이어스 소스 포함)
• 다중 접합 셀 및 일부 박막 소자 평가를 위한 전압 바이어스 제공

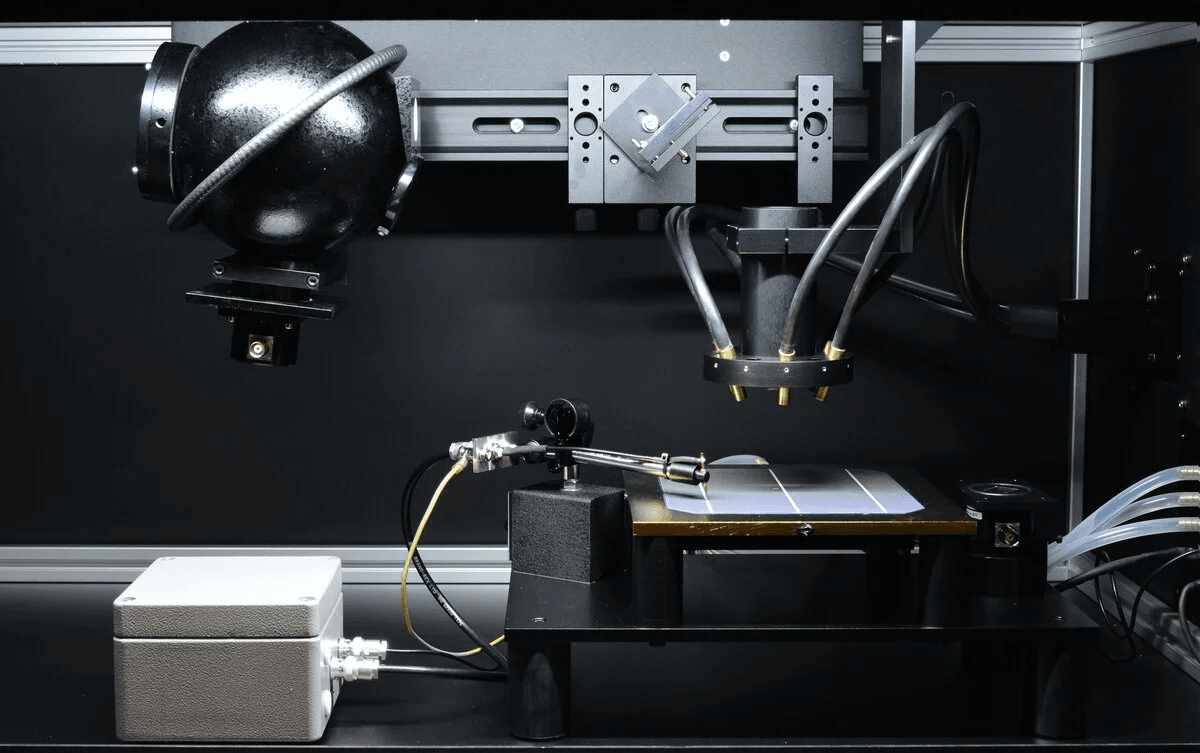

• 적분구(Integrating Sphere) 기반 반사율/투과율 측정 — 내부 양자 효율(IQE, %) 산출 지원
• 모터 구동 X-Y 스테이지 — 소자 균일도(Uniformity) 측정
• 형광 재료 특성화 (보조 모노크로메이터 추가 구성)
• 맞춤형 전기 프로브(Customised Electrical Probe)
• 온도 센서(Temperature Sensor)
• 프로브 빔 조사 제어(Probe Beam Irradiance Control)
• 고출력 단색광 광원(High Output Monochromatic Light Source)
